机组主要由发生器、冷凝器、蒸发器、吸收器、热交换器以及凝水回热器等部分组成。

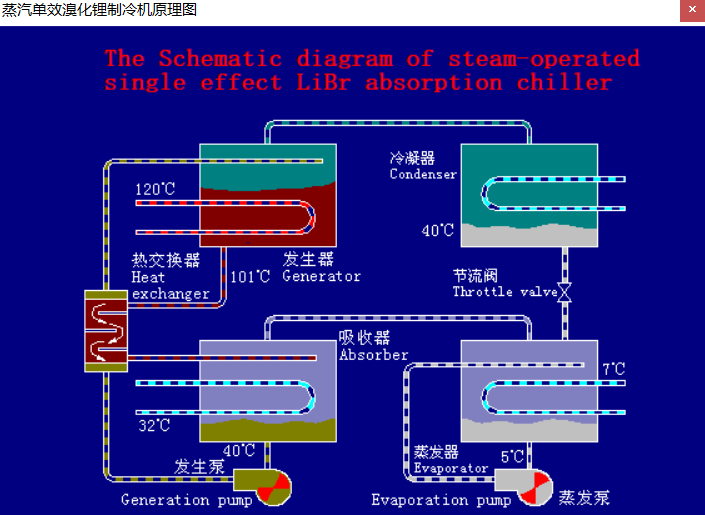

机组工作时，吸收器中的稀溶液由发生泵输送至热交换器，经换热升温后，进入发生器，进入发生器的稀溶液被工作蒸汽加热至溶液沸腾点时，产生高温制冷剂蒸汽，经节流进入冷凝器，被冷却为冷剂水。发生器产生的冷剂水经冷凝器集水盘汇合后导入蒸发器中。
冷剂水在蒸发器中吸收冷媒水中的热量而激化成水蒸气，在发生器中经发生过程剩余的浓溶液进入吸收器中，与从蒸发器出来的水蒸气相混合，并吸收水蒸气并恢复到原来的浓度，变成稀溶液。稀溶液经发生泵进入发生器中继续循环。
0.1MPa蒸汽型单效溴化锂吸收式冷水机组技术参数
|
型 号 |
XZ- 23 |
XZ- 35 |
XZ- 58 |
XZ- 115 |
XZ- 175 |
XZ- 230 |
XZ- 290 |
XZ- 350 |
XZ-465 |
|
|
额定制冷量 kW |
23 |
35 |
58 |
115 |
175 |
230 |
290 |
350 |
465 |
|
|
工作 蒸汽 |
蒸汽耗量 kg/h
|
47.6 |
72.5 |
120.1 |
238.1 |
362.3 |
476.2 |
600.4 |
724.6 |
962.7 |
|
蒸汽压力 |
0.1MPa |
|||||||||
|
进口管径. |
DN32 |
DN32 |
DN32 |
DN32 |
DN50 |
DN50 |
DN50 |
DN50 |
DN50 |
|
|
出口管径 |
DN25 |
DN25 |
DN25 |
DN25 |
DN25 |
DN25 |
DN25 |
DN25 |
DN25 |
|
|
冷水 |
冷水流量 m³/h |
4 |
6 |
10 |
20 |
30 |
40 |
50 |
60 |
80 |
|
进出口温度 |
12 / 7℃ |
|||||||||
|
进出口管径 |
DN32 |
DN40 |
DN40 |
DN50 |
DN50 |
DN65 |
DN65 |
DN80 |
DN100 |
|
|
压力降 MPa |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
|
|
冷却水 |
冷却水流量 m3/h |
10 |
15 |
24 |
48 |
74 |
97 |
122 |
147 |
196 |
|
进口温度 |
32/37℃ |
|||||||||
|
进出口管径 |
DN40 |
DN50 |
DN65 |
DN80 |
DN80 |
DN100 |
DN150 |
DN150 |
DN175 |
|
|
压力降 MPa |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
|
|
外形 尺寸 |
长 mm |
1010 |
1010 |
1430 |
1800 |
2550 |
2755 |
3250 |
3250 |
3250 |
|
宽 mm |
785 |
785 |
785 |
920 |
920 |
920 |
970 |
1110 |
1350 |
|
|
高 mm |
1622 |
1622 |
1622 |
1820 |
1820 |
1820 |
1990 |
2150 |
2150 |
|
|
耗电量 kW |
0.3 |
0.3 |
0.4 |
0.5 |
0.6 |
0.6 |
0.9 |
0.9 |
1.1 |
|
|
运输重量 kg |
720 |
820 |
860 |
1000 |
1500 |
1700 |
1800 |
1900 |
2000 |
|
Note:
1. 冷媒水污垢系数为0.086m2℃/kW。
2.蒸汽凝水出口温度：小于85℃
型 号 |
XZ- 580 |
XZ- 700 |
XZ- 930 |
XZ- 1150 |
XZ- 1450 |
XZ- 1750 |
XZ- 2300 |
XZ- 2900 |
XZ-3500 |
|
|
额定制冷量 kW |
580 |
700 |
930 |
1150 |
1450 |
1750 |
2300 |
2900 |
3500 |
|
|
工作 蒸汽 |
蒸汽耗量 kg/h |
1200.8 |
1449.3 |
1925.5 |
2381.0 |
3002.1 |
3623.2 |
4761.9 |
6004.1 |
7246.4 |
|
蒸汽压力 |
0.1MPa |
|||||||||
|
进口管径 |
DN65 |
DN65 |
DN80 |
DN80 |
DN100 |
DN100 |
DN100 |
DN150 |
DN150 |
|
|
出口管径 |
DN40 |
DN40 |
DN65 |
DN65 |
DN80 |
DN80 |
DN80 |
DN100 |
DN100 |
|
|
冷水 |
冷水流量m³/h |
100 |
120 |
160 |
198 |
249 |
301 |
396 |
499 |
602 |
|
进出口温度 |
12 / 7℃ |
|||||||||
|
进出口管径 |
DN100 |
DN125 |
DN125 |
DN150 |
DN150 |
DN175 |
DN200 |
DN250 |
DN300 |
|
|
压力降 MPa |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
|
|
冷却水 |
冷却水流量m³/h |
244 |
295 |
392 |
484 |
611 |
737 |
969 |
1222 |
1474 |
|
进口温度 |
32/37℃ |
|||||||||
|
进出口管径 |
DN200 |
DN175 |
DN175 |
DN300 |
DN350 |
DN350 |
DN400 |
DN400 |
DN450 |
|
|
压力降 MPa |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
|
|
外形 尺寸 |
长 mm |
3105 |
3470 |
4100 |
5300 |
5400 |
5400 |
6000 |
6450 |
7100 |
|
宽 mm |
1160 |
1300 |
1300 |
1300 |
1600 |
2000 |
2000 |
2300 |
2300 |
|
|
高 mm |
2100 |
2200 |
2300 |
2400 |
2400 |
2753 |
2753 |
2800 |
3200 |
|
|
耗电量 kW |
1.1 |
1.5 |
1.7 |
2.5 |
4.3 |
5.6 |
6.5 |
6.5 |
7 |
|
|
运输重量 kg |
5300 |
6700 |
8000 |
9300 |
12800 |
16000 |
20500 |
27000 |
32000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Note:
1. 冷媒水污垢系数为0.086m2℃/kW。
2.蒸汽凝水出口温度：小于85℃
